Come scegliere il supporto motore corretto
In questo tutorial illustrato ti insegniamo a scegliere il sistema di fissaggio corretto del tuo nuovo motore per tapparelle.

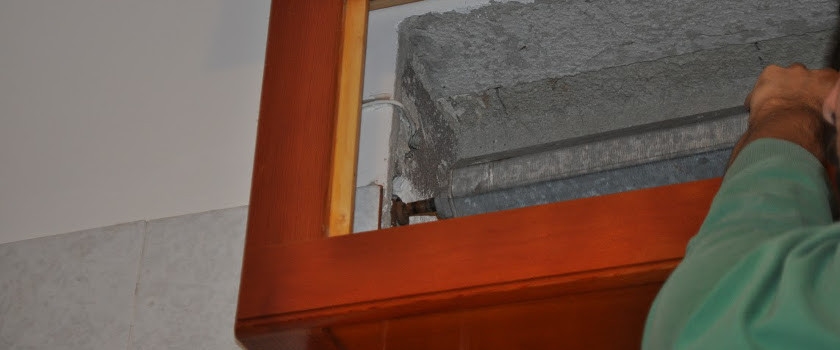

Se sei in procinto di installare un motore sulla tua tapparella dovrai preccuparti del fissaggio del motore all'interno del cassonetto, infatti il perno del rullo è tondo, mentre il perno del motore è di forma quadrata 10x10 mm, come la foto affianco. Dovrai quindi procedere alla sostituzione dell'attuale supporto, oppure al sormonto di quello nuovo; per poter scegliere il supporto corretto per prima cosa apri il cassonetto della tapparella, se il supporto è coperto dalla puleggia cerca di staccarla momentaneamente oppure puoi vederci facendo una foto con il flash dal tuo cellulare.
Il costo di un nuovo supporto per motore si aggira intorno ai 2/3 €, quindi vale la pena di acquistare quello giusto. Ecco un elenco di casistiche da cui prendere spunto:
Zanca murata (fianco del cassonetto in muratura)
- Senza sostituzione zanca attualmente murata
Nel caso in cui l'attuale zanca sia saldamente montata non sarà necessario cambiarla, ti consiglio di acquistare il supporto motore con bullone di regolazione, che ti permetterà di installare velocemente il nuovo supporto e di regolarlo in altezza per mantenere il rullo in bolla. - Con muratura nuova zanca
In questo caso troverai, sul fianco del cassonetto, una parete di cemento molto precaria, dove le vecchie zanche stanno cedendo oppure sono montate in modo pessimo da rendere necessaria la sostituzione con un intervento di muratura. Acquista la nuova zanca da murare e provvedi a murarla con del cemento rapido.
Ecco alcuni esempi:

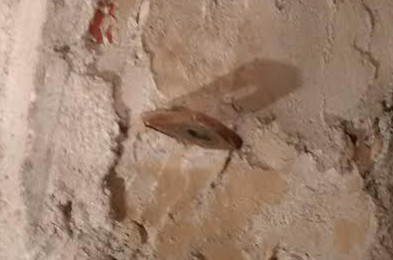

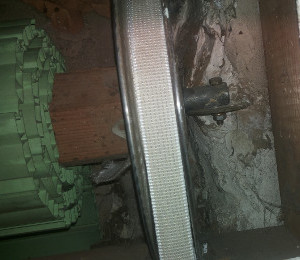

Zanca in buone condizioni | Zanca libera e riutilizzabile |
|
|

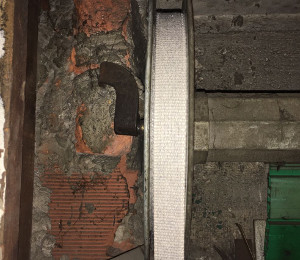

Supporto murato frontalmente non riutilizzabile | Supporto murato troppo incassato non riutilizzabile |

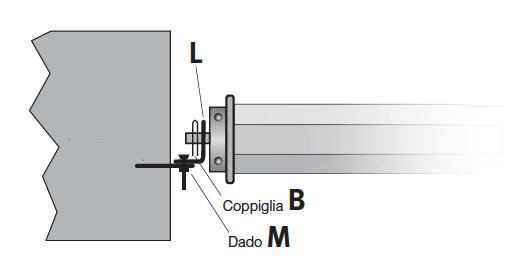

Schema di montaggio di supporto per zanca registrabile in altezza: L è il supporto con bullone a forma di "L", M è il dado e controdado che permette la regolazione in altezza, B è la coppiglia che tiene fermo il motore.
Piastra avvitata (fianco del cassonetto in legno)
Molto spesso i cassonetti sono realizzati in legno e se sporgono completamente all'interno della casa è molto probabile che il supporto del rullo sia montato direttamene sul legno. In questo caso la sostituzione è semplice, basta acquistare il supporto motore da avvitare, ne esistono di due modelli:
- Piastra a forma di Omega molto semplice, se il foro è a stella è meglio perchè ci permette di scegliere più angolazioni del motore,
- Piastra a forma allungata regolabile in altezza

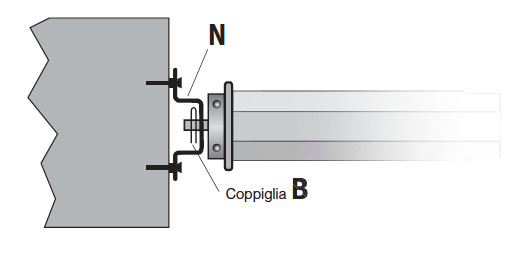

Ecco uno schema di montaggio: N è il supporto ad Omega, B è la coppiglia che tiene fermo il motore. Le viti possono essere avvitate su legno o tassellate con viti più lunghe e tasselli ad espansione per una maggiore tenuta.
Esempio di piastra regolabile avvitata su fianco in legno
Supporto a bandiera (monoblocchi prefabbricati)

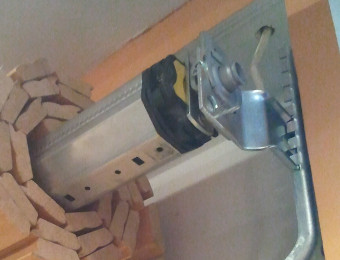

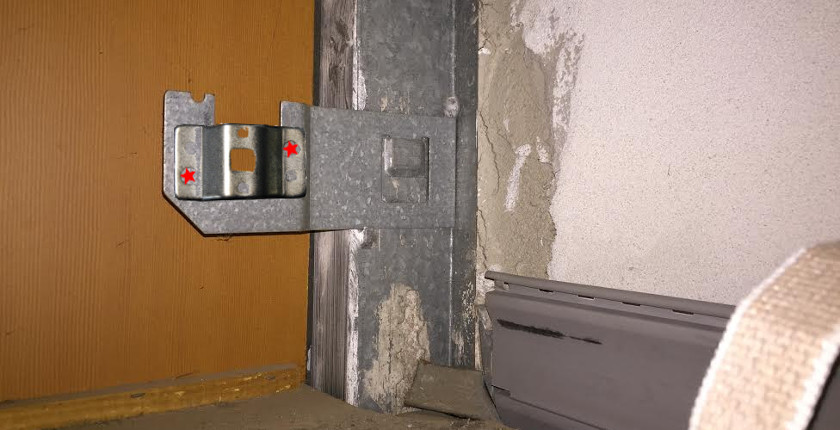

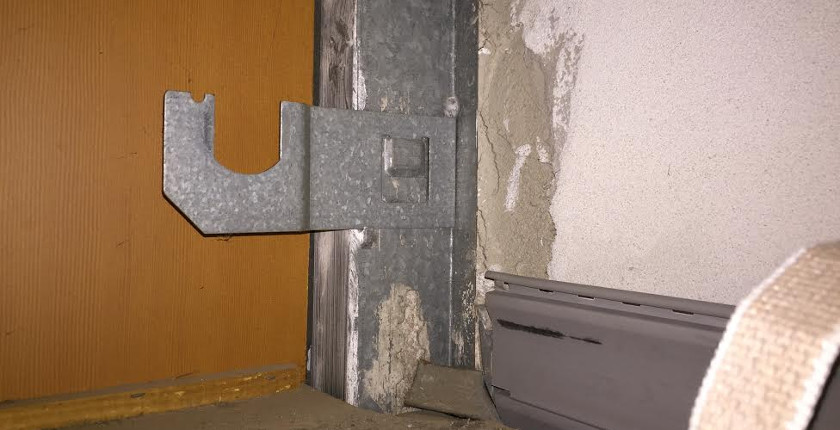

Spesso nelle costruzioni su larga scala vengono utilizzati dei falsi telai prefabbricati e il supporto del rullo assomiglia ad una bandiera. In questo caso si può sostituire direttamente la bandiera a patto che questa sia della stessa altezza, oppure si può, come si vede nella foto, fissare il supporto ad omega direttamente sulla bandiera come illustrato.
Supporti speciali
Nel caso in cui nessuno dei supporti sopracitati dovesse assomigliare al vostro bisognerà trovare una soluzione faidate. Come illustrato nella foto sotto, il nostro consiglio è di utilizzare il supporto base ad Omega e provvedere a imbullonarlo o ancora meglio a saldarlo alla staffa esistente.
