Come si monta un motore per tapparelle nel rullo
Per montare un motore per tapparelle all'interno del tubo ottagonale basta seguire questi semplici passaggi.
Scarica manuale in pdf | Guarda Video Tutorial | Acquista
Prima di tutto assicurati che il tubo sia ottagonale e di 60 mm di diametro. Ndr. Esistono anche tubi di diametro 70 mm, comunque compatibili, basta richiedere in fase di acquisto del motore gli adattatori più grandi.
Preparazione del motore per tapparelle

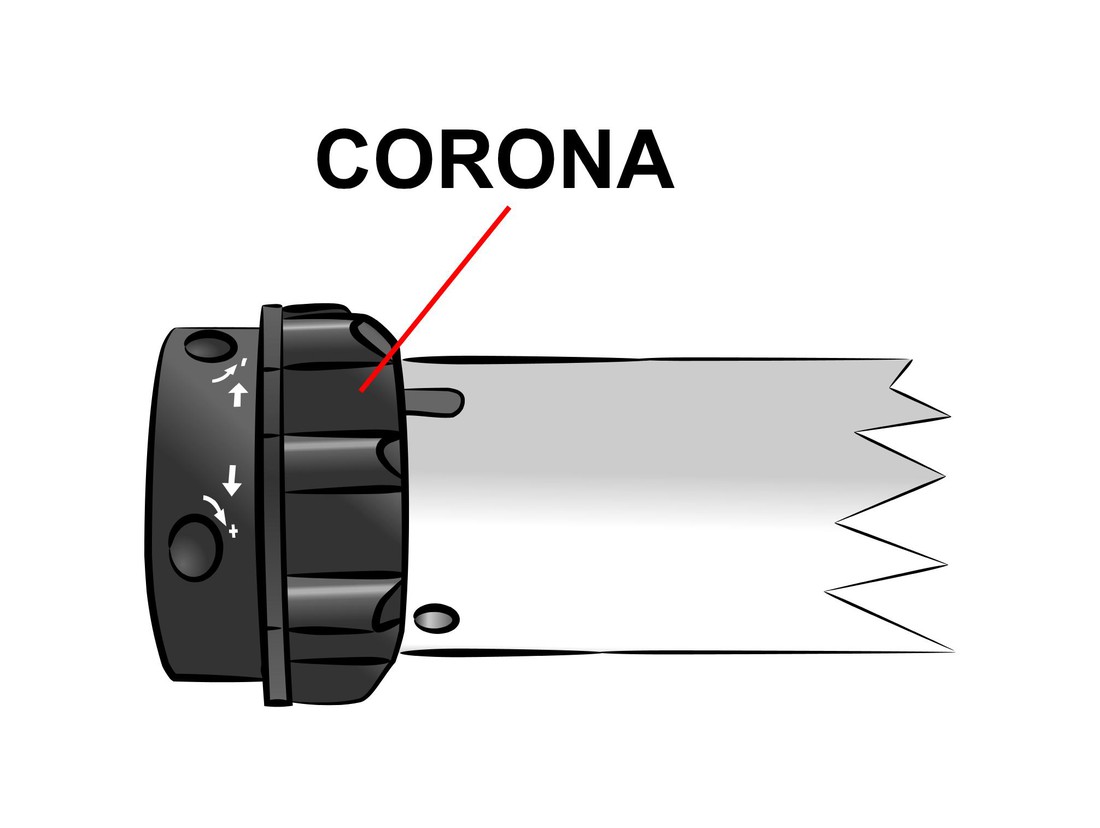

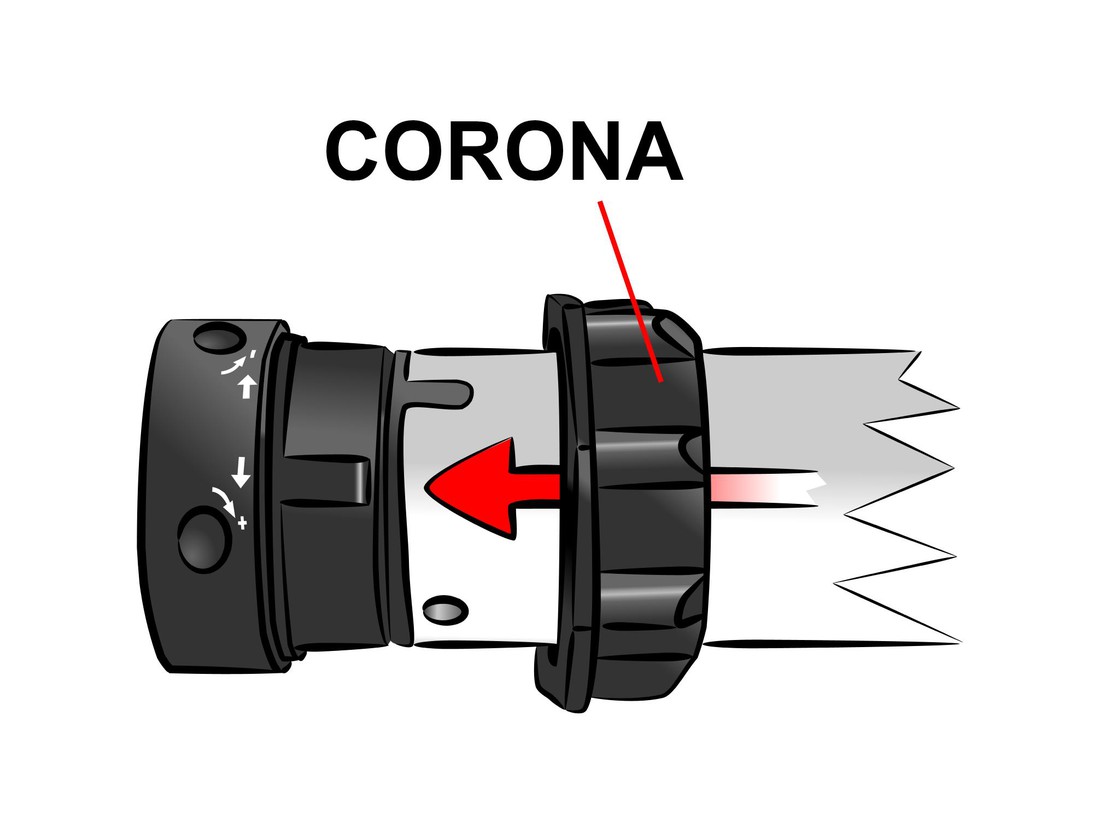

Far scorrere la corona sulla testa del motore verificando il corretto inserimento ad incastro. | |

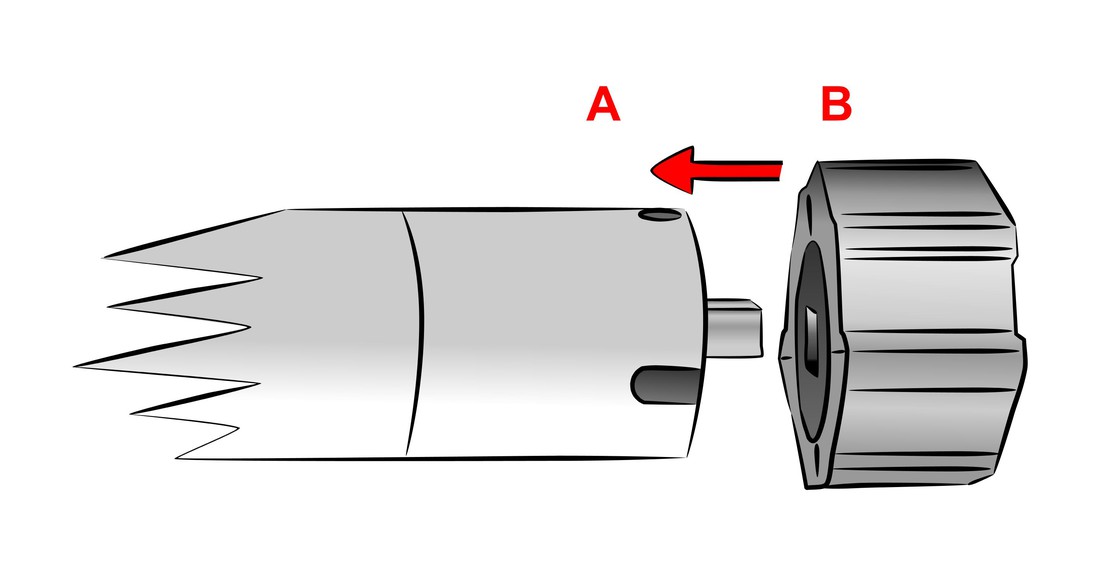

Verificare il corretto serraggio della puleggia di trascinamento (B) al perno motore (A). Spesso è premontata. |
Assemblaggio del motore al rullo

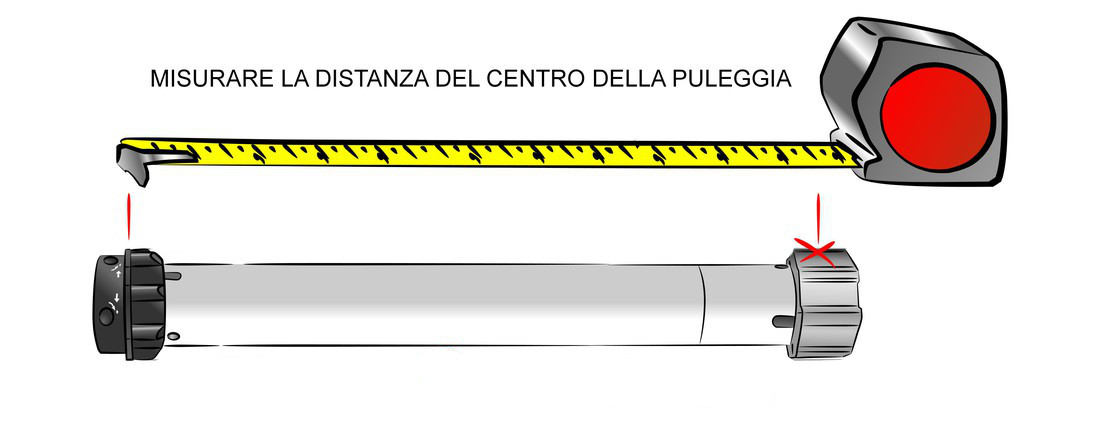

Misura la distanza di fissaggio della puleggia al tubo e fai un segno con la matita sull'esterno del tubo dove andrà applicata la vite di fermo. | |

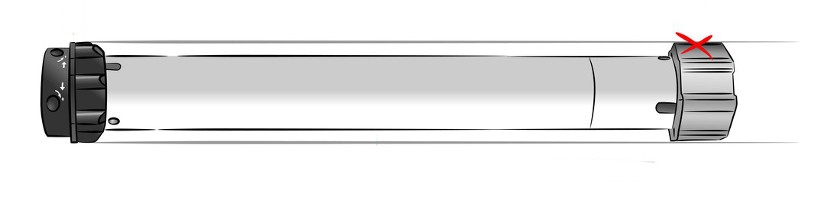

Inserisci il motore nel tubo ed esegui un piccolo forellino con il trapano alla stessa distanza misurata precedentemente per essere sicuro di non forare nel punto sbagliato. | |

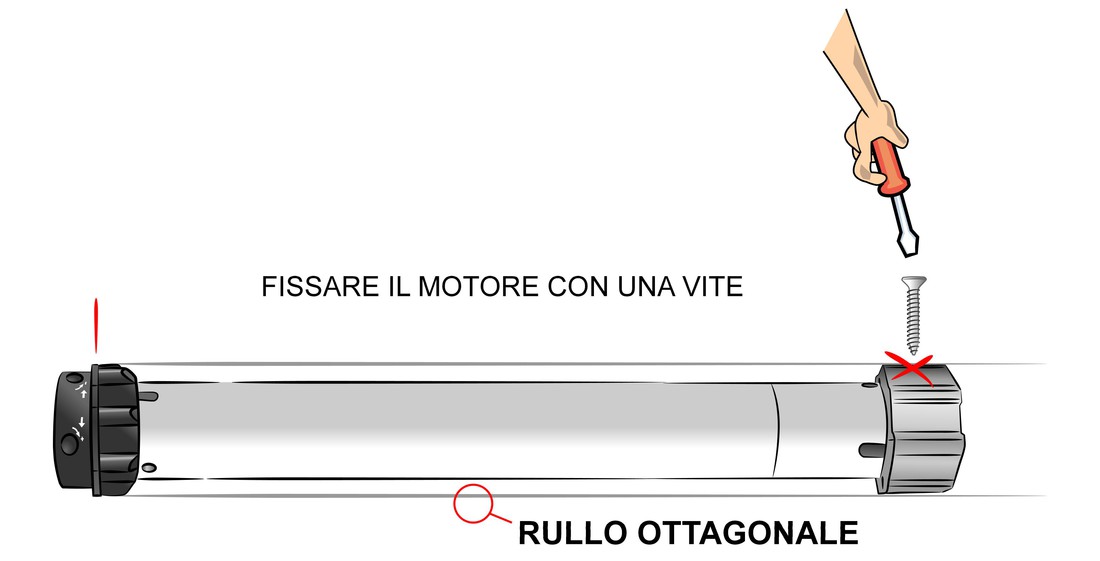

Puoi quindi fissare il motore al tubo utilizzando una vite autoforante (non fornita) come illustrato. Attenzione: Non fissare viti in corrispondenza del motoriduttore, nemmeno per fissare la tapparella al rullo, potrebbero solcare o tagliare l'involucro del motore stesso rendendolo inutilizzabile e fuori garanzia |
|
Installazione del rullo motorizzato nel cassonetto
Per posizionare il motore dal lato dell'alimentazione elettrica sarà necessario fissare alla parete un apposito supporto.
La scelta del supporto sarà in funzione della situazione presente all'interno del tuo cassonetto. In catalogo abbiamo una varietà di supporti adatti a gestire ogni situazione: dritto, a bandiera, regolabile, a tasselli e cosi via. Se hai dubbi consulta la nostra guida alla scelta del supporto motore per tapparelle. Sarà bene che presti attenzione dopo aver tolto il vecchio rullo con puleggia per assicurarti di ordinare il supporto giusto per il tuo caso. Se hai già il materiale pronto per l'installazione, puoi procedere a fissare il supporto alla stessa altezza del precedente. Ora potremo procedere con il rifilo del tubo, o rullo che dir si voglia, nella misura desiderata.

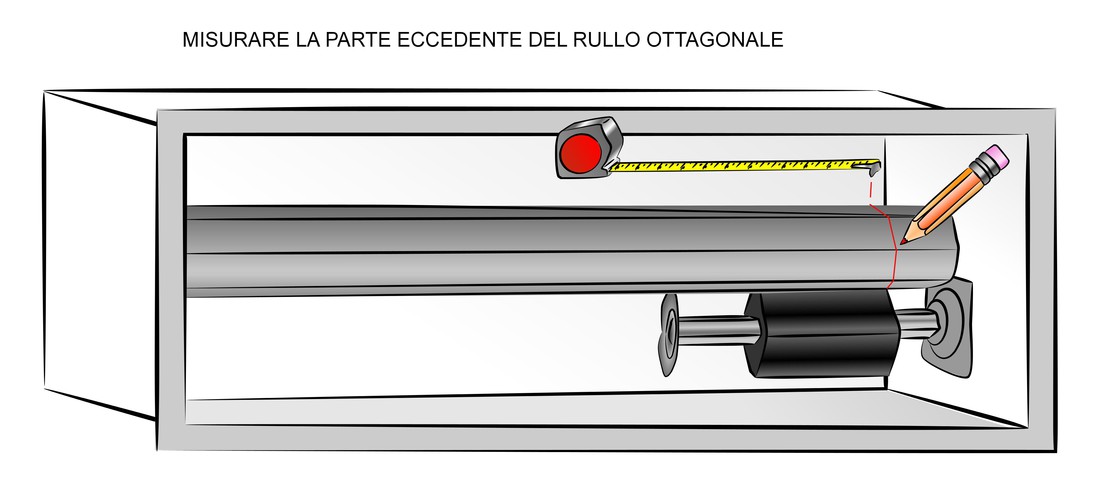

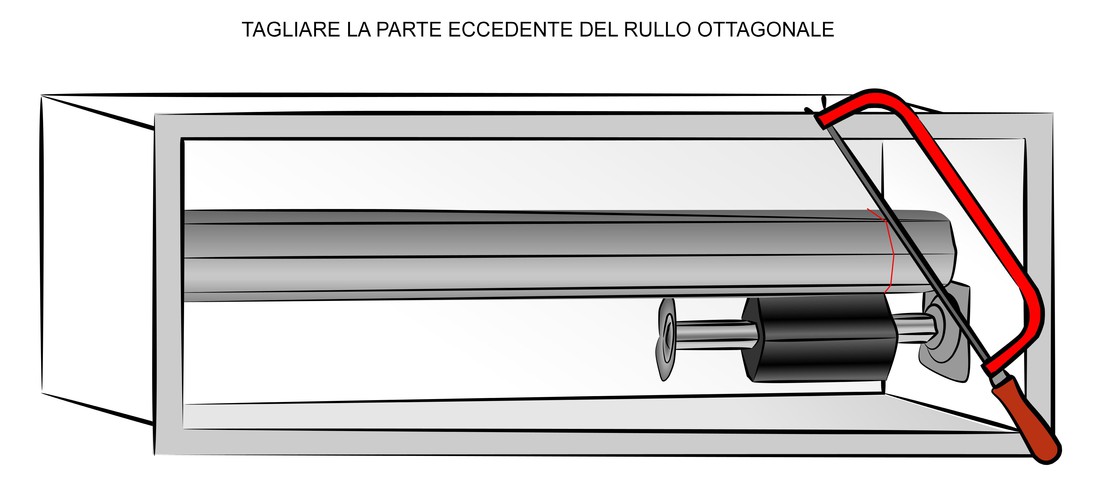

Inserisci il motore appena assemblato nel supporto motore, inserisci la calotta nel supporto con cuscinetto dal lato opposto e appoggia il tubo come nell'illustrazione. Segna con la matita dove effettuare il taglio per eliminare la parte eccedente. | |
Taglia con un seghetto la parte eccedente da eliminare. Rimuovi con la lima eventuali bave ed assicurati che al suo interno sia pulito e libero da residui. Se la calotta è regolabile, prima di inserire il motore far rientrare completamente il perno per poi regolare l'uscita e l'inserimento nel supporto una volta posizionato il motore. Puoi quindi serrare la calotta con la brugola. | |

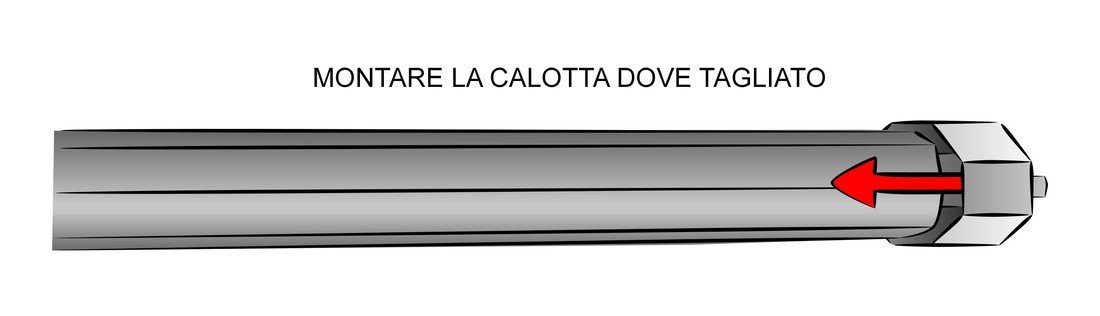

Inserisci la calotta sul rullo ed posiziona il perno nel cuscinetto. |
Prima di concludere dovrai verificare la planarità del tubo ottagonale appoggiandolegli la livella sopra. Se fosse inclinato dovrai procedere alla sua messa a livello agendo sull'altezza del supporto motore. Quando sarà perfettamente in piano potrai assicurare il perno motore al supporto mediante l'apposita coppiglia in dotazione.
Per i collegamenti elettrici di motore e pulsantiera ti rimando all'apposito tutorial dove troverai ogni spiegazione in merito. Come si collega elettricamente un motore per tapparelle e come si regolano i finecorsa del motore meccanico.
