Come si programma un motore per tapparelle con telecomando

Tutorial che spiega come programmare il motore telecomandato per tapparella

Hai appena acquistato una tapparella motorizzata e non hai idea di come programmare il telecomando? Tranquillo, in questo breve tutorial scoprirai come goderti il lusso della tua nuova tapparella telecomandata.

Non hai una tapparella elettrica telecomandata? Vai al tutorial per collegamento elettrico motore normale.

Prima di cominciare con i collegamenti sono necessari questi presupposti:

Verifiche preliminari

Che tu abbia già montato in modo completo il motore su di un rullo per tapparelle avvolgibili
Che tu abbia collegato alla 220 V il motore elettrico

Se non l'hai ancora fatto potrebbero esserti utili queste guide:

Come si monta un motore per tapparelle nel rullo

Come si collega elettricamente un motore per tapparelle con telecomando

Sei hai fatto tutto questo possiamo cominciare!

Scarica manuale in pdf | Guarda Video Tutorial | Acquista

Materiale occorrente

Un radiocomando compatibile appartenente alla serie di telecomandi per tapparelle

Se hai la funzione TIMER consulta il tutorial per programmare un telecomando con timer

Procedura per la programmazione del motore telecomandato

nb. L'intervallo tra ogni passo di programmazione non deve superare i 4 secondi

Programmazione primo telecomando

Alimentare il motore ed attendere almeno 10 sec.

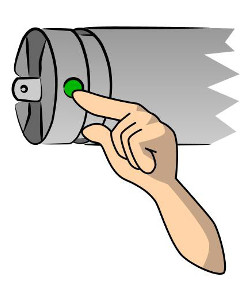

Premere il tasto di programmazione presente sulla testa del motore, il motore farà un breve movimento di conferma. Se il motore non ha il tasto di programmazione sarà sufficente spengere il motore per almeno 10 sec. e riaccenderlo.

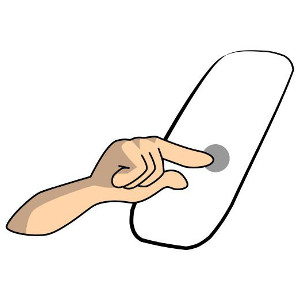

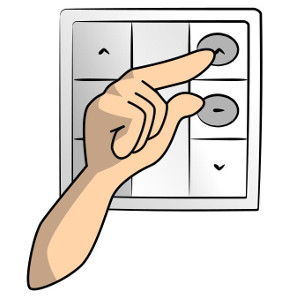

Premere il pulsante di programmazione (P2) sul retro del trasmettitore, si sentirà beep, premere nuovamente il tasto di programmazione e si sentirà un secondo beep di conferma. Alcuni telecomandi moderni squadrati non hanno il tasto sul retro P2. Se il tasto di programmazione sul retro non è presente premere il tasto salita e stop contemporaneamente per due volte.	Premere 1 volta oppure Premere 2 volte
Premere il pulsante SALITA 🔼 una volta e si sentiranno quattro beep e un breve movimento a conferma dell'operazione.
La configurazione è avvenuta correttamente.	OK

Aggiunta telecomandi

Alimentare il motore e attendere almeno 10 sec.
Premi due volte il pulsante P2 sul telecomando già conosciuto dal motore (procedere anche se il motore non emette nessun bip)	Vecchio Premere 2 volte
Ora premi, entro 4 secondi, una volta il pulsante P2 sul telecomando che vuoi aggiungere	Nuovo Premere 1 volta
Il motore emetterà 3 bip a conferma dell'avvenuta registrazione del nuovo telecomando ed effettuerà un breve movimento di conferma. Fatto! Il nuovo telecomando è stato riconosciuto.	OK

Cancellazione tutti telecomandi

Questa procedura rimuove tutti i telecomandi associati al motore.
La procedura FUNZIONA SOLO UTILIZZANDO IL PRIMO TELECOMANDO/CANALE ASSOCIATO AL MOTORE IN FASE DI PROGRAMMAZIONE.

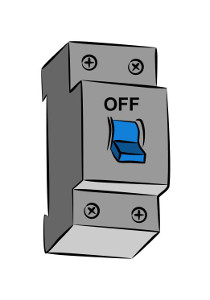

Togliere Alimentazione e attendere 20 sec.
Alimentare il motore NDR Nel caso di più motori associati allo stesso telecomando, effetttuare l'operazione di cancellazione alimentando un solo motore alla volta
Premere una volta il tasto di programmazione (P2) sul retro del trasmettitore Se il tasto di programmazione sul retro non è presente premere il tasto salita e stop contemporaneamente per due volte.	Premere 1 volta oppure Premere 2 volte
Ora premi, entro 4 secondi, una volta il tasto STOP al centro del trasmettitore ⏹
Ora premi, entro 4 secondi, una volta il tasto di programmazione (P2) sul retro del trasmettitore, si udiranno 3 beep di conferma. Se il tasto di programmazione sul retro non è presente premere il tasto salita e stop contemporaneamente per due volte.	Premere 1 volta oppure Premere 2 volte
La procedura di reset è conclusa correttamente	OK

Impostazione finecorsa

Ndr: Verificare prima il senso di rotazione del motore se è corretto, se premendo salita il motore abbassa la tapparella allora vai alla procedura di inversione senso di rotazione.

Impostare prima il finecorsa superiore

Alimentare il motore
Premere una volta il tasto di programmazione (P2) sul retro del trasmettitore Se il tasto di programmazione sul retro non è presente premere il tasto salita e stop contemporaneamente per due volte.	Premere 1 volta oppure Premere 2 volte
Premere il tasto SALITA 🔼
Premere nuovamente una volta il tasto di programmazione (P2), il motore emetterà tre beep e/o farà un'oscillazione per confermare l'operazione.
Portare la tapparella nel punto di finecorsa in ALTO con i tasti di salita e premere STOP nel punto massimo.
Premere e mantenere premuto per 5 secondi il tasto STOP ⏹ fino a sentire una lieve oscillazione di conferma.	STOP x 5 sec
La procedura di impostazione finecorsa ALTO è conclusa correttamente.
Portare la tapparella nel punto di finecorsa in BASSO con i tasti di salita e premere STOP nel punto di massima chiusura della tapparella.
Premere e mantenere premuto per 5 secondi il tasto STOP ⏹ fino a sentire una lieve oscillazione di conferma.	STOP x 5 sec
La procedura di impostazione finecorsa BASSO è conclusa correttamente.
Se la procedura non va a buon fine, procedere alla cancellazione del finecorsa e nuovamente alla riprogrammazione.

Cancellazione finecorsa

Alimentare il motore (attendere 10 sec)
Premere una volta il tasto di programmazione (P2) sul retro del trasmettitore
Premere il tasto DISCESA 🔽
Premere nuovamente una volta il tasto di programmazione (P2), il motore emetterà tre beep e/o farà un'oscillazione per confermare l'operazione.
La procedura di cancellazione finecorsa è conclusa correttamente.

Inversione senso di rotazione

NOTA Questa funzionalità non è disponibile per i motori con finecorsa meccanico a vite.
Dopo aver invertito il senso di rotazione è necessario reimpostare i finecorsa.

Alimentare il motore (attendere 10 sec)
Se premendo il tasto di SALITA il motore scende verso il basso procedere come segue: mantenere premuto il tasto di programmazione sulla testa del motore per 7 secondi, fino a sentire tre beep ed una oscillazione di conferma.	x 7 sec
L'inversione è avvenuta correttamente	OK

Cosa fare se...

Il motore non apprende i comandi impartiti	Le pressioni devono essere decise e di breve durata, basta un click Non eseguire la sequenza troppo velocemente, bisogna lasciare 1 sec tra un comando e l'altro per dare il tempo alla scheda interna al motore di apprendere Resettare i finecorsa, cancellare i telecomandi, spegnere il motore (attendere 30 sec) e ripetere tutta la prodecura da capo
Il motore non gira	Verificare che la tensione di rete sia presente, verificare il cablaggio Verificare che il motore non sia in fase di protezione termica. Attendere alcuni minuti finchè non si raffredda. (E' del tutto normale che il motore si surriscaldi molto durante il funzionamento Verificare che il motore non abbia raggiunto il punto di finecorsa. Eventualmente seguire la procedura "Cancellazione finecorsa"
Il motore non si arresta al fine corsa	Verificare che la corona sia calzata bene sulla testa del motore e incastrata corretamente sul tubo, altrimenti il motore non rileverebbe quanti giri sta compiendo e non raggiungerebbe mai il punto di finecorsa. NB. Non è possibile fare dei test attendibili sul funzionamento del finecorsa senza tubo montato sul motore.
Il telecomando si associa ma non si riesce a programmare il finecorsa	Sostituire le batterie del telecomando, anche se la luce si accende se la batteria è debole non invia un segnale sufficientemente potente per modificare la programmazione elettronica Provare la programmazione con un telecomando MONOCANALE senza timer.
Problemi con il trasmettitore	Se il led non si accende controllare i contatti del vano batteria ed eventualmente sostituire la batteria La portata è troppo bassa, ovvero il telecomando funziona solo se avvicinato al cassone, potrebbero esserci delle interferenze dovute a forti fonti elettromagnetiche: sostituire la batteria, verificare che l'antenna del motore sia integra e ben posizionata nel cassone. Se il problema persiste testare il motore in un altro luogo. Il motore non emette beep, procedere comunque con la sequenza di programmazione ed eventualmente ripeterla facendo una pressione molto veloce su tasti di programmazione Fare attenzione, sui telecomandi multicanale, al canale impostato durante la programmazione.
Il motore si muove a scatti, bisogna tenere premuto il testo per farlo funzionare di continuo	Quando il motore si muove per piccoli passi significa che è stata inserita la modalità di funzionamento "passo-passo", modalità utile quando si vuole obbligare la presenza di una persona durante l'apertura/chiusura. Per attivare o disattivare questa modalità seguire questi passaggi: Alimentare motore e attendere qualche secondo Premere tasto P2 sul primo telecomando memorizzato Premere tasto salita Tenere premuto il stato discesa

Se i problemi di funzionamento persistono è possibile chiedere la revisione o sostituzione del prodotto. Procedere seguendo le istruzioni per l'autorizzazione al reso.

Scarica manuale in pdf | Guarda Video Tutorial | Acquista
